周辺機器

■ZKF-25 フィーダー

  • 最大高さ 45mm、幅 100mmまでのワークの引き出しが可能
  • ジョグ機能付。試し送り、動作の確認が可能
  • 送り速度とローラー間隔の調整が可能
◎仕様
送り速度(mm/s) 0 ~ 1200可変速
材料外径(mm) Φ45以下
材料有効幅(mm) 100以下
電源 AC100V 2A ~ AC240V 1A
外形寸法*(mm) 291(W) × 287(D) × 429(H)(本体のみ)
570(W) × 287(D) × 429(H)(アーム含む)
重量(kg) 16
*外形寸法には、ネジ、つまみなどの突起物は含まれていません。

■ZKF-51 フィーダー

  • 左右どちらからでも送り出しが可能
  • ジョグ機能付き。試し送り、動作の確認が可能
  • 送り速度の調整が可能
  • 専用ブラシ ZFR-51(別売り)で材料の巻き取り内径に合わせたセッティングができ、スライドガイドで調整も簡単
◎仕様
駆動シャフト回転速度(mm/s) 10 ~ 100
駆動シャフト回転方向 CW / CCW(切り替えスイッチによる)
スイングアーム方向 右 / 左(出荷時は右)
スイングアーム動作力(gr) 250(垂直方向 スイングアーム水平時)
搭載可能材料重量(kg) 50
材料外径(mm) Φ500以下
材料有効幅(mm) 300以下
駆動シャフト外径(mm) Φ30
電源 AC100V 5A
外形寸法*(mm) 450(W) × 590(D) × 1164(H)(本体のみ)
775(W) × 590(D) × 1164(H)(アーム含む)
重量(kg) 38(ZFR-51/4kg含む)
*外形寸法には、ネジ、つまみなどの突起物は含まれていません。

■ZKR-20 リールスタンド

  • ボビン・リールタイプのワークの送り出しに適した簡易タイプ
  • アームの上下で回転フリー、ブレーキングの動作で必要以上の送り出し防止機構整
  • 材料内径に合わせた専用フランジ(別売り)6種類
◎仕様
駆動シャフト回転速度(mm/s) 10 ~ 100
材料供給方向 右(上下取り出し可能)
材料外径(mm) Φ500以下
材料有効幅(mm) 115以下
シャフト外径(mm) 15
外形寸法*(mm) 210(W) × 265(D) × 382(H)(アーム、ツバ含まず)
重量(kg) 5


■ZSE-25/ZSE-25H センサースタンド

  • 光センサーで材料を検知する、非接触型検知スタンド
  • ZKF-25 / ZKF-51フィーダーと組み合わせることで、材料に負荷を与えず、滑らかに送ることが可能
  • 使用用途に合わせて2種類のスタンドで対応
◎仕様
型式 ZSE-25 ZSE-25H
センサー透過型(赤外LEDダークオン) 3個 4個
最大幅(mm) 150 190
電源 AC100V 0.3A ~ AC240V 0.2A
外形寸法*(mm) 150(W) × 300(D) × 390(H) 150(W) × 300(D) × 390(H)
重量(kg) 3.5 7

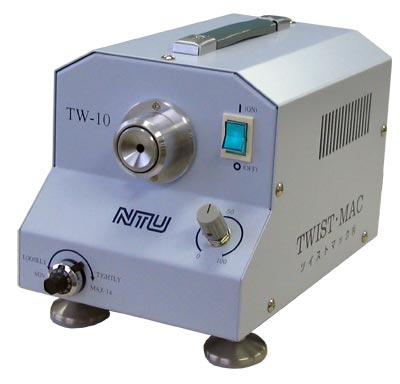

■TW-10 卓上型電動ワイヤーツイスター

  • 卓上小型の芯線よじり機
  • 1本または複数本の撚り合わせがワンタッチで簡単
  • スピード調整、よじり強さ調整ダイヤル付で対象に合わせたツイストが可能
  • 芯線サイズの変更も素早く調整可能
  • AWG 10 ~ 46までの広範囲な芯線サイズに対応
  • ご要望により逆回転も製作可
◎仕様
品名 ツイストマック
型式 TW-10
適応芯線径/サイズ AWG 10 ~ 46 / 5.26 ~ 0.001sq
回転数(rpm) 0 ~ 1400(50Hz)/ 0 ~ 1700(60Hz)
回転方向 左(CCW)
外形寸法*(mm) 280(W) × 490(D) × 270(H)
重量(kg) 6
電源 AC 100V 50Hz/60Hz
*外形寸法には、ネジ、つまみなどの突起物は含まれていません。

■LO-3 ホコリが飛び散らないシールドほぐし機

  • 卓上シールドほぐし機
  • 面倒なシールド線のほぐし作業がワンタッチで可能
  • ケーブル外径に合わせてブラシ間隔を調整するだけで簡単にシールドほぐしが可能
  • シールドの形態や特性に合わせてスピードコントロール可能
  • 糸巻き、紙巻きなどの介在、ホコリもファンで吸引。
    ダストBOXに収納
  • ブラシ交換によりエナメル線の剥離も可能
◎仕様
品名 ルーズ・マック
型式 LO-3
ブラシ回転数(rpm) 0 ~ 1400(50Hz)/ 0 ~ 1700(60Hz)
ブラシ間隔 0 ~ 16mm
回転方向 左(CCW)
外形寸法*(mm) 260(W) × 240(D) × 210(H)
重量(kg) 10
電源 AC 100V 50Hz/60Hz
*外形寸法には、ネジ、つまみなどの突起物は含まれていません。

■CableCoiler 1300 デュアルパン式自動ケーブル巻取装置

デュアルパン式ケーブル巻取装置CableCoiler 1300は、スタンドアロンタイプで、シュロニガー製全自動測長・切断・端末ストリップ装置と完全に同期する電線巻取り装置です。外径 12mmまでのすべての円形状線材に対応し、巻取り径は 110mm ~ 230mm、最大で 10kgまで巻き取ることが可能です。
  • 完全同期による高い生産性
  • 短い段取替え時間
  • 魅力的な価格・性能
  • タッチスクリーンによる簡単操作
  • 巻取り電線の取り扱い易さ
◎技術仕様
コイリングステーション 2
最大ケーブル径 12mm 開口部径 15.5mm
ケーブル長 1800mm~ (ケーブル巻取り径により異なる)
巻取り径 標準 内径 最小 110mm ~ 230mm
外径 最大 310mm
オプション 内径 最小 81mm
外径 最大 152mm
巻取り高さ 最大 100mm
巻取り重量 最大 10kg
巻取り速度 標準 回転速度 最大 8.0回転/秒(2.8 ~ 5.8m/秒)
オプション 回転速度 最大 14.4回転/秒(3.6 ~ 6.9m/秒)
搬送高さ ケーブル軸 ワイヤガイド 900 ~ 1,100mm
インターフェース PPI(完全同期)、フットペダル、緊急停止リンク
オプション ストッパー付自在キャスター、コイリングパン 152/81mm、光ファイバーケーブル用コイリングディスク
電源供給 230/240VAC 50Hz、100/115VAC 50/60Hz 切替え可能
サイズ(L × W × H) 700 × 750 × 1,100 mm
重量 47kg
CE適合性 CableCoiler 1300は、機械・電気機器の安全および電磁波適合性に関し、
すべてのCEおよびEMC設備ガイドラインに適しています。
【アプリケーション】
CableCoiler 1300はシュロニガー電線加工装置と連動させることのできるデュアルパン式自動ケーブル巻取装置です。タッチパネル画面上で極めて簡単に設定を行うことができます。この装置は円形状のあらゆる種類のケーブル巻き取りに最適です。交互に巻き取る2個の巻取りパンと簡単設定操作により、小ロット生産時にも高い生産性をお約束します。
巻取り工程は2つのコイリングパン(巻取りパン)で行われます。ケーブル加工装置によるケーブルの切断後、設定パラメータに従い巻取りを開始します。1台目のコイリングパンから加工済みケーブルを取り出す間に、もう一方のコイリングパンのケーブル巻取りを開始します。ケーブルはケーブル切り替え機→ガイドチューブ→コイリングパンの順に搬送されます。滑り止め効果のあるコイリングパンと巻取りピンによりケーブルを正確に巻取ります。
【特長】
  • 標準ケーブル、多芯ケーブル、光ファイバーケーブルに最適な高速巻取り装置
  • ケーブルを交互に巻取るデュアルパン方式による高い生産性
  • 分かり易くアレンジされた直感的なタッチスクリーン操作
  • メンテナンスフリーのデザイン
  • 完全電気駆動式

■ボビンクイック HK-006・007・008

パワフルインバーター搭載

  • ボビン巻電線のヨリを取り最後迄スムースに取出せます
  • 3機種あり相手の機械を選びません
  • オプション搭載にて平行線の供給機として使用できます
束巻電線に比べて、長尺需要には絡み・つなぎに関してボビン巻電線は非常に有利ですが、供給装置のよい物がありませんでした。
ボビンクイックはボビン巻電線を、使用量に応じてボビンを回転させ、必要量を切断機又は自動圧着機に供給します。バックテンションを最小限に押さえ、増速機能を備え、相手の機械に自動追従します。
ボビン巻電線を使用する時は 『ボビンクイック』が必需品です。
【仕様】
形式 ボビンクイック HK-006・007・008 電線大きさ ボビン外径 350 / 内径 16~35
大きさ 825(W) × 400(D) × 930(H)mm 電源 AC 100V 50/60Hz
電線種類 ボビン巻電線 付属品 平行線等の取り付けリール ASSY


■ワイヤーフリー HK-005

パワフルインバーター搭載

  • 束巻電線のヨリを取り絡ませず、最後迄スムースに取出せます
  • マイコン制御により単独自動運転するため相手の機械を選びません
  • 電線・ケーブルを問わず供給が可能です
束巻電線は絡ませずに最後まで使い切る事が中々出来ませんでした。加工時絡めた電線を使用する時間が大きなウェイトを占め作業効率を落とし、率いてはコストアップの要因となっているのが現状です。細い電線は絡み、太い電線は巻癖に依る加工不良と作業者を悩ませます。『ワイヤーフリー』は使用量に応じて電線を回し、捻りを取り・絡ませずに機械に供給します。束の途中で電線を換える時も便利なスリットがありますので、電線を動かさないで結束出来、次回使用時も絡まることが有りません。束巻電線の悩みは『ワイヤーフリー』で全て解決します。
【仕様】
形式 ワイヤーフリー HK-005 電線大きさ 束外径 約470mm 束重量 約30kg
大きさ 520(W) × 480(D) × 880(H)mm
26kg
電源 AC 100V 50/60Hz
電線種類 束巻電線・ケーブル線 径 10mm位迄 付属品 ケーブル用線ガイド


■キャリアカッター HK-003

  • キャリア部を整然と処理でき、清潔な環境で作業ができます
  • 専用のスタンドで各社の自動・手動圧着機に対応します
現在、連続端子圧着時のキャリア部は、アプリケータにより短寸切断する方法と帯状のまま受け箱に取り出す方法の二方式が有ります。
前者は、最も精密な作業が要求される加工ヘッド部において、短寸に切断されたキャリア部が散乱し、圧着不良・刃型欠損・誤作動・ショート等の原因になります。手圧着機においては作業者の周りに飛び散り、危険で有ると同時に清掃も困難で部外者に散乱した現場を見られた時の、イメージダウンは避けられません。後者は、端子形成部をカットした残痕の凸部が残ったままで互いに絡み合い取扱いが極めて面倒で、刃物然とした切り口は非常に危険で衣服・手指を傷付け、また広い場所を取り大切な工場スペースを殺してしまいます。
上記問題点を、『キャリアカッターHK-003』が一挙に解決致します。
【仕様】
電源 AC 100V 50/60Hz 40W 大きさ 218(W) ×138(D) ×205(H)mm
切断材料 燐青銅・黄銅部のキャリア部 重量 7.2kg
切断回数 4.0 /Sec(60Hz)・4.6 /Sec(50Hz) 標準付属品 スクラップBOX
オプション キャリアガイド


■プレフィーダー HK-010C

  • 8mm位迄のケーブル線を簡単に送り出します
  • センサー部一体構造の為場所を取りません
  • 単独自動運転で本体との接続が無く簡単です
電線・ケーブルは束巻状態から直接切断すると取り出す時の少しのテンション等で不良品が発生します。その為、機械供給時余裕有る弛みが不可欠です。HK-010Cプレフィーダーは女性でも簡単な操作でご使用頂け、不良品を大幅に削減し機械稼働率のアップと、採算性の向上に貢献致します。線材により、HK-020とドッキングさせると、より一層の高品質切断が期待出来ます。
【仕様】
型式 HK-010C
電源 AC 100V 50/60Hz 190W
電線種類 一般被覆電線・ケーブル線 径 8mm位迄
送り出し速度 約 2m /sec
大きさ 790(W) × 390(D) × 1070(H)
重量 47kg
オプション アヤメ(細目)ローラー・ウレタンローラー・伸縮機 HK-020


■ケーブルフラット加工機 AH-2i

  • ケーブル端末フラット加工用の熱融着装置。
    ケーブルとラミネートフィルム(融着フィルム)を融着します。
  • 小型・軽量・故障知らずのシンプル設計。電子温度コントローラーで温度制御。
    タイマー付きで、融着のバラツキがありません。
【仕様】
温度範囲 0 ~ 280℃
タイマー 0 ~ 10sec
電源 AC 100V 50/60Hz
消費電力 170W
寸法 200(W) × 300(D) × 380(H)
重量 17kg


■自動チューブ収縮機/チューブヒーター GH-8

  • 各種チューブの収縮作業に。
  • ドライヤーの10倍の作業能率。
  • 熱の均一分布により製品のムラ無し。
  • 材料に応じてタイマー設定可能。
  • コンパクト設計・高性能・低価格
詳しくはこちら
外形寸法 幅 470mm × 奥行 250mm × 高さ 165mm
※外形寸法には、ネジなどの突出部は含まれていません。
サイクルタイム 3mmチューブの場合、2秒で収縮完了


■マスターエース

圧着作業もこれで”らくらく”
作業時間も短縮、ハーネスから制御盤配線まで、圧着ペンチの脱着もワンタッチ

◎仕様
機種 HPS-1 HPS-2 HPS-3 HPS-13
電圧 AC100V
圧着能力 1.25~22sq 1.25~2sq 1.25~8sq 1.25~22sq
速度 毎分20個 毎分35個 毎分30個
寸法 290×260×230 200×160×160 260×260×230 260×260×230
重量 17kg 7kg 17kg 17kg
使用可能ペンチ マーベル、LOBSTER、イズミ、その他 マーベル、MH-01 マーベル、LOBSTER、富士端子、日本端子、ニチフ、
日本圧着端子、イズミ、日本AMP、モレックス
