チューブ切断機

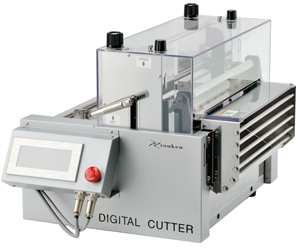

■デジタルカッタ ZKC-325 スタンダードタイプ
- 液晶タッチパネルによる簡単設定入力、データ登録機能付き。
-
タッチパネルの言語表示は【日本語⇔英語】切り替えが可能。
-
ロット取りカウンタ機能の搭載。
- SDカード対応のタッチパネルにより、メモリー数は640個対応。
※SDカードは付属しておりません、予めご了承ください。
- 非常停止スイッチ機能。
- 2タイプの刃（シャー刃と薄刃）の交換が可能。
- 送り長さ（切断長さ）補正機能付き。
- 搬送速度は、MAX800mm/sec まで設定可能。
- 搬送分解能は0.05mm(設定単位は0.1mm)となり、繰り返し切断精度が向上。
- ローラ隙間・押さえ圧力調整機能付き。
- 上ガイドローラを設置したことにより、ワークの搬送詰まりを軽減。
- 各種供給装置（Zフィード、スタンド）との連携が可能。
- 外部コントロールが可能。（オプション）
- PC接続が可能。（オプション）
ZKC-325 （シャー刃タイプ）
ZKC-325T （薄刃タイプ）
ZKC-325C （シャー刃 外部コントロールタイプ）
ZKC-325CT （薄刃 外部コントロールタイプ）
|
 |
◎仕様
| 型式 |
ZKC-325V / 325VT |
ZKC-325C / 325CT |
| 送り速度（mm/s） |
10～800 |
| 最小設定単位（mm） |
0.1 |
| 切断長さ（mm） |
0.1〜999999.9 |
| 切断数（個） |
1〜999999(∞) |
| 繰返切断精度（mm） |
±0.2 |
| 有効切断幅（mm） |
100 |
| 切断部の開口高さ（mm） |
20 |
| 外部入出力端子 |
－ |
有 |
| 切断力（N） |
240 |
| 加工量（設定長さ 10mm）［個/分］ |
155 |
| 加工量（設定長さ 100mm）［個/分］ |
92 |
|
加工量（設定長さ 1000mm）［個/分］ |
33 |
| 電源 |
AC100V 2A 〜 AC240V 1A |
| 外形寸法（mm） |
516（W） × 363（D） × 406（H）mm |
| 質量（kg） |
26kg |
■デジタルカッタ ZKC-325V ベルトフィードタイプ
- ローラータイプでは精度の出なかった材料、表面に凹凸がある材料、滑りやすい材料の切断に最適
-
材料補充時のセット・交換が容易で、上ベルト部が容易に持ち上がる機構のため材料の出し入れがとっても簡単
-
自動フローティング機構を採用し、上ベルト部が材料の厚みの変化に対応して上下するため、必要以上に材料がつぶれません。薄い材料の場合は上ベルト部を固定することも可能です。
- ベルト隙間調整機能付き。スケール付きで再現性があります。
- 搬送速度は、MAX 800mm/sec
- 搬送分解能は 0.05mm（設定単位は 0.1mm）となり、繰り返し切断精度が向上
- 送り長さ（切断長さ）補正機能付き
- タッチパネル表示は「日本語⇔英語」切り替えが可能
- ロット取りカウンタ機能搭載
- SDカード対応のタッチパネルにより、メモリー数は 640個まで対応
- 外部入出力信号付き
- 各種供給装置（Zフィード・スタンド）との連携が可能
ZKC-325V（シャー刃タイプ）
ZKC-325VT（薄刃タイプ）
ZKC-325VF（シャー刃太物タイプ）
ZKC-325VFT（薄刃太物タイプ）
|
 |
◎仕様
| 型式 |
ZKC-325V / 325VT |
ZKC-325VF / 325VFT |
| カッター刃 |
シャー刃 / 薄刃 |
シャー刃 / 薄刃 |
| 送り速度［mm/s］ |
50 ～ 600 |
50 ～ 700 |
| 最小設定単位 |
0.1mm |
| 切断長さ |
1 ～ 99999.9mm |
| 切断数［個］ |
1 ～ 999999mm |
| 繰返切断精度＊ |
± 0.2ｍｍ |
| 有効切断幅 |
80ｍｍ |
48mm |
| 切断部の開口高さ |
20ｍｍ |
40mm |
| 外部入出力端子 |
有 |
| 切断力（下死点より 0.5mm）＊［kN(kgf)] |
1.28（128） |
0.77（77） |
| 加工量（設定長さ 10mm）［個/分］ |
150 |
90 |
| 加工量（設定長さ 100mm）［個/分］ |
86 |
70 |
|
加工量（設定長さ 1000mm）［個/分］ |
27 |
24 |
| 電源 |
AC100V 5A |
| 外形寸法＊ |
521（W） × 306（D） × 413（H）mm |
| 質量 |
33kg |
＊当社試験材、指定長さによる切断精度です。
＊計算値空（モーター出力より）
＊外形寸法には、ネジ、つまみなどの突起物は含まれていません。
＊材質、形状によっては切断できないものもございます。詳しくはお問い合わせください。
■デジタルカッタ ZKC-16 コンパクトタイプ
- コンパクトボディ、最軽量（9kg）
- 電線、チューブ類、ビニタイ等に最適な廉価版切断機
- 液晶タッチパネルによる簡単設定
- 切断材質によりシャー刃、薄刃の2タイプ
- ローラ隙間調整機能付
- 電源入力は 100V～240Vに標準対応
ZKC-16（シャー刃タイプ）
ZKC-16T（薄刃タイプ）
|
 |
◎仕様
| 型式 |
ZKC-16 / 16T |
| カッター刃 |
シャー刃 / 薄刃 |
| 送り速度［mm/s］ |
10 ～ 275 |
| 最小設定単位 |
0.1mm |
| 切断長さ |
1 ～ 9999.9mm |
| 切断数［個］ |
1 ～ 99999mm |
| 繰返切断精度＊ |
± 0.5ｍｍ |
| 有効切断幅 |
20ｍｍ |
| 切断部の開口高さ |
5ｍｍ |
| 外部入出力端子 |
有 |
| 切断力（下死点より 0.5mm）＊［kN] |
0.48（0.48） |
| 加工量（設定長さ 10mm）［個/分］ |
100 |
| 加工量（設定長さ 100mm）［個/分］ |
67 |
| 加工量（設定長さ 1000mm）［個/分］ |
14 |
| 電源 |
AC100V 2A ～ AC240V 0.42A |
| 外形寸法＊ |
534（W） × 242（D） × 179（H）mm |
| 質量 |
9kg |
＊当社試験材、指定長さによる切断精度です。
＊計算値空（モーター出力より）
＊外形寸法には、ネジ、つまみなどの突起物は含まれていません。
＊材質、形状によっては切断できないものもございます。詳しくはお問い合わせください。
■測長切断機 ポータブルカッター PC-1Z
- チューブ、電線、成型材など様々な材料をカット
- タッチパネルによる簡単設定
- PC、各種周辺機器との接続が可能（オプション）
- あらゆる材料のシャープな切断を実現させる豊富なオプション
|
詳しくはこちら
|
| タッチパネル |
カットサンプル |
 |
 |
| 標準本体使用 |
- タッチパネル
- ウレタンローラー（硬度70°）
- ローラー圧調整機構
- ローラー間隔調整機構
- 入口左右ガイド
|
- 線材切れセンサーバー
- 搬送ベースローラー
- ローラー部左右ガイド
- 刃部高さ調整ガイド
- 非常停止ボタン
|
- プラスチック安全カバー
- 排出カバー/排出スロープ
- 標準薄刃カッター（市販カッターナイフ）
- 刃受けブロック
|
| タッチパネル設定項 |
- カット長
- カット数
- 送り速度
- 加減速
- 頭出しの有効/無効
|
- 材料切れ検知の有効/無効
- 刃物・刃受けの警告ポイントの有効/無効
- シングル運転/連続運転
- カットスタートの有効/無効
|
- 測長補正（％）
- 日本語/英語表示切替
- メモリ 50件
|
※フットスイッチ始動等、特注仕様にも対応いたします。
■技術仕様
| 品名 |
ポータブルカッター |
メモリー |
最大 50件 |
| 型式 |
PC-1Z |
電源 |
AC 100V 2A 50/60Hz |
| 切断有効幅 |
100mm |
寸法 |
W 470 × H 400 × D 284
（排出カバー、ローラー解放レバー含む。突起物は含まず） |
| 切断有効高 |
15ｍｍ |
| 送り速度 |
100 ～ 800mm/sec |
重量 |
22kg |
| 切断最小設定単位 |
0.1mm |
標準カッター |
薄刃カッター（市販カッターナイフ） |
| 切断長 |
0.1mm ～ 99999.9mm |
仕様は予告なく変更する場合があります。※2014年7月 |
■ ゴリラカッター【Gorilla Cutter】 S-1
- 多種多様なチューブのカットに最適
- 多品種少量生産から大量生産まで全てをクリアする「ゴリラカッター」
- シンプルで直感的なインターフェイスで操作しやすなおかつ非常に堅牢
- オプションにてスリット加工・角度付き切断が可能
|
詳しくはこちら
|
■技術仕様
| 品名 |
ゴリラカッター |
カッターストローク |
40mm |
| 型式 |
S-1 |
カッター幅 |
100mm |
| 切断長 |
0.1 ～ 99999.9mm |
ローラー幅 |
150mm |
| 切断数 |
1 ～ 9999999本 |
送り方式 |
上下ローラー駆動方式 |
| 切断制度 |
±0.1％（加工材料、加工条件による） |
消費電力 |
待機時：20W 稼働時：200～250W |
| 送り速度 |
5 ～ 50m/分 |
電源 |
AC 100V ～ 240V 50/60Hz |
| メモリー数 |
350 |
寸法 |
幅 600 × 奥行 400 × 高さ 460 |
| 切断有効外形 |
20Φ |
重量 |
45㎏ |
■ZKF-25 フィーダー
- 最大高さ 45mm、幅 100mmまでのワークの引き出しが可能
- ジョグ機能付。試し送り、動作の確認が可能
- 送り速度とローラー間隔の調整が可能
|
 |
◎仕様
| 送り速度（mm/s） |
0 ～ 1200可変速 |
| 材料外径（mm） |
Φ45以下 |
| 材料有効幅（mm） |
100以下 |
| 電源 |
AC100V 2A ～ AC240V 1A |
| 外形寸法＊（mm） |
291（W） × 287（D） × 429（H）（本体のみ）
570（W） × 287（D） × 429（H）（アーム含む） |
| 重量（kg） |
16 |
*外形寸法には、ネジ、つまみなどの突起物は含まれていません。
■ZKF-51 フィーダー
- 左右どちらからでも送り出しが可能
- ジョグ機能付き。試し送り、動作の確認が可能
- 送り速度の調整が可能
- 専用ブラシ ZFR-51（別売り）で材料の巻き取り内径に合わせたセッティングができ、スライドガイドで調整も簡単
|
 |
◎仕様
| 駆動シャフト回転速度（mm/s） |
10 ～ 100 |
| 駆動シャフト回転方向 |
CW / CCW（切り替えスイッチによる） |
| スイングアーム方向 |
右 / 左（出荷時は右） |
| スイングアーム動作力（gr） |
250（垂直方向 スイングアーム水平時） |
| 搭載可能材料重量（kg） |
50 |
| 材料外径（mm） |
Φ500以下 |
| 材料有効幅（mm） |
300以下 |
| 駆動シャフト外径（mm） |
Φ30 |
| 電源 |
AC100V 5A |
| 外形寸法＊（mm） |
450（W） × 590（D） × 1164（H）（本体のみ）
775（W） × 590（D） × 1164（H）（アーム含む） |
| 重量（kg） |
38（ZFR-51/4kg含む） |
*外形寸法には、ネジ、つまみなどの突起物は含まれていません。
■ZKR-20 リールスタンド
- ボビン・リールタイプのワークの送り出しに適した簡易タイプ
- アームの上下で回転フリー、ブレーキングの動作で必要以上の送り出し防止機構整
- 材料内径に合わせた専用フランジ（別売り）6種類
|
 |
◎仕様
| 駆動シャフト回転速度（mm/s） |
10 ～ 100 |
| 材料供給方向 |
右（上下取り出し可能） |
| 材料外径（mm） |
Φ500以下 |
| 材料有効幅（mm） |
115以下 |
| シャフト外径（mm） |
15 |
| 外形寸法＊（mm） |
210（W） × 265（D） × 382（H）（アーム、ツバ含まず）
|
| 重量（kg） |
5 |

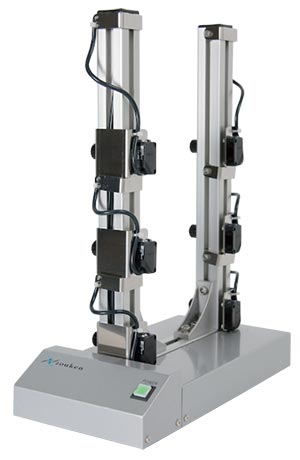

■ZSE-25／ZSE-25H センサースタンド
- 光センサーで材料を検知する、非接触型検知スタンド
- ZKF-25 / ZKF-51フィーダーと組み合わせることで、材料に負荷を与えず、滑らかに送ることが可能
- 使用用途に合わせて2種類のスタンドで対応
|
  |
◎仕様
| 型式 |
ZSE-25 |
ZSE-25H |
| センサー透過型（赤外LEDダークオン） |
3個 |
4個 |
| 最大幅（mm） |
150 |
190 |
| 電源 |
AC100V 0.3A ～ AC240V 0.2A |
| 外形寸法＊（mm） |
150（W） × 300（D） × 390（H） |
150（W） × 300（D） × 390（H） |
| 重量（kg） |
3.5 |
7 |
